▲ 全系配备1 个RJ45 网口（可插拔端子）
▲ 2 路RS485 口（端子引出）
全方位提升客户在使用过程中便捷性和灵活性。
■规格参数：

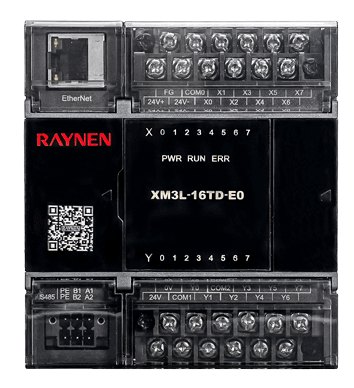

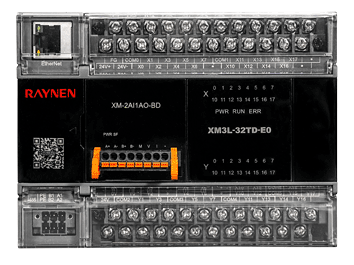

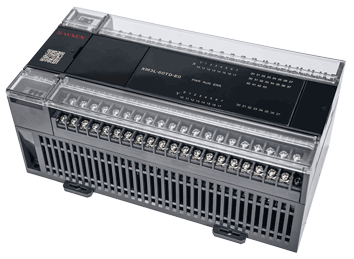

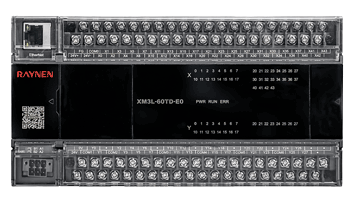

| 规格参数 | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
|---|---|---|---|
| 控制轴数 | 2 轴（200KHz） | 4 轴（200KHz） | 6 轴（200KHz） |
| 速度规划 | T 型速度规划 | ||
| 控制功能 | 点位运动、回零运动、高速计数 | ||
| 编程语言 | 梯形图LD、指令表IL、SFC | ||
| 数字量输入 | 8（NPN/PNP） | 16（NPN/PNP） | 36（NPN/PNP） |
| 输入阻抗 | X0-X2：2.4K；X3 及以上：5.6K | ||
| On 输入感应电流 | X0-X2：5mA 以上；X3 及以上：2.4mA 以上 | ||
| OFF 输入感应电流 | 1mA 以下 | ||
| 输入响应时间 | 不大于4.5ms | ||
| 数字量输出 | 8（NPN） | 16（NPN） | 24（NPN） |
| 阻性最大负载 | 0.5A/ 单点；0.8A/4 点 | ||
| 感性最大负载 | 12W/DC24V | ||
| 电灯最大负载 | 高速：2W/DC24V，普通：5W/DC24V | ||
| 最小负载 | 5mA（DC5 ~ 24V） | ||
| 开路漏电流 | 0.1mA 以下 /DC30V | ||
| 接通电阻 | 高速点 0.3Ω 典型值（最大 0.6Ω） | ||
| 中断数量 | 外部IO 中断12 路/ 定时中断3 路/ 高速计数中断6 路 | ||
| 高数计数 | 单相：200KHz(2 路) AB 相：200KHz(2 路） | 单相：200KHz(4 路) AB 相：100KHz(4 路） | 单相：200KHz(8 路) AB 相：100KHz(4 路） |
| 以太网口 | 1 路100M；支持ModBUS_TCP ；TCP/IP | ||
| RS485 | 2 路；支持ModBUS_RTU 协议；自由串口协议 | ||
| BD 拓展 | 不支持 | 支持1 个 | 支持1 个 |
| 右扩展 | 不支持 | 不支持 | 不支持 |
| 供电方式 | DC24V±5% | ||

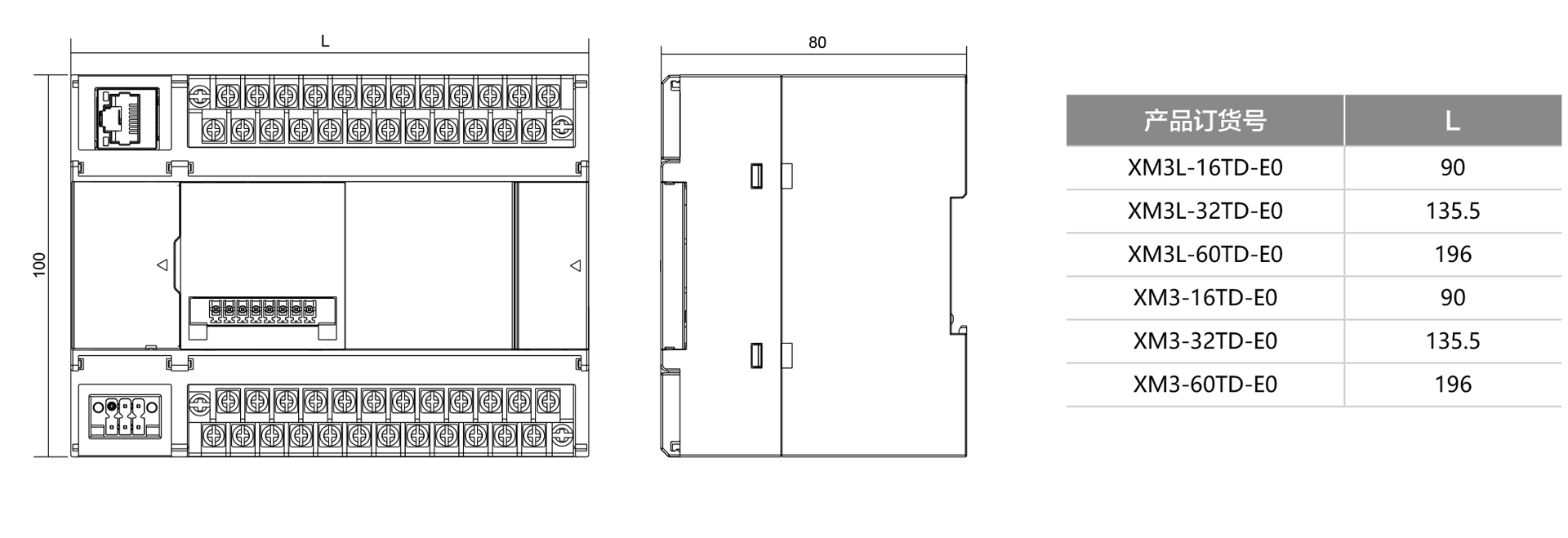

■ XM系列外形尺寸图：
